GI-System WV im Zweckverbandgebiet Jachenhausen

Fachbereich: Geoinformationssysteme

Auftraggeber

Projektbeschreibung

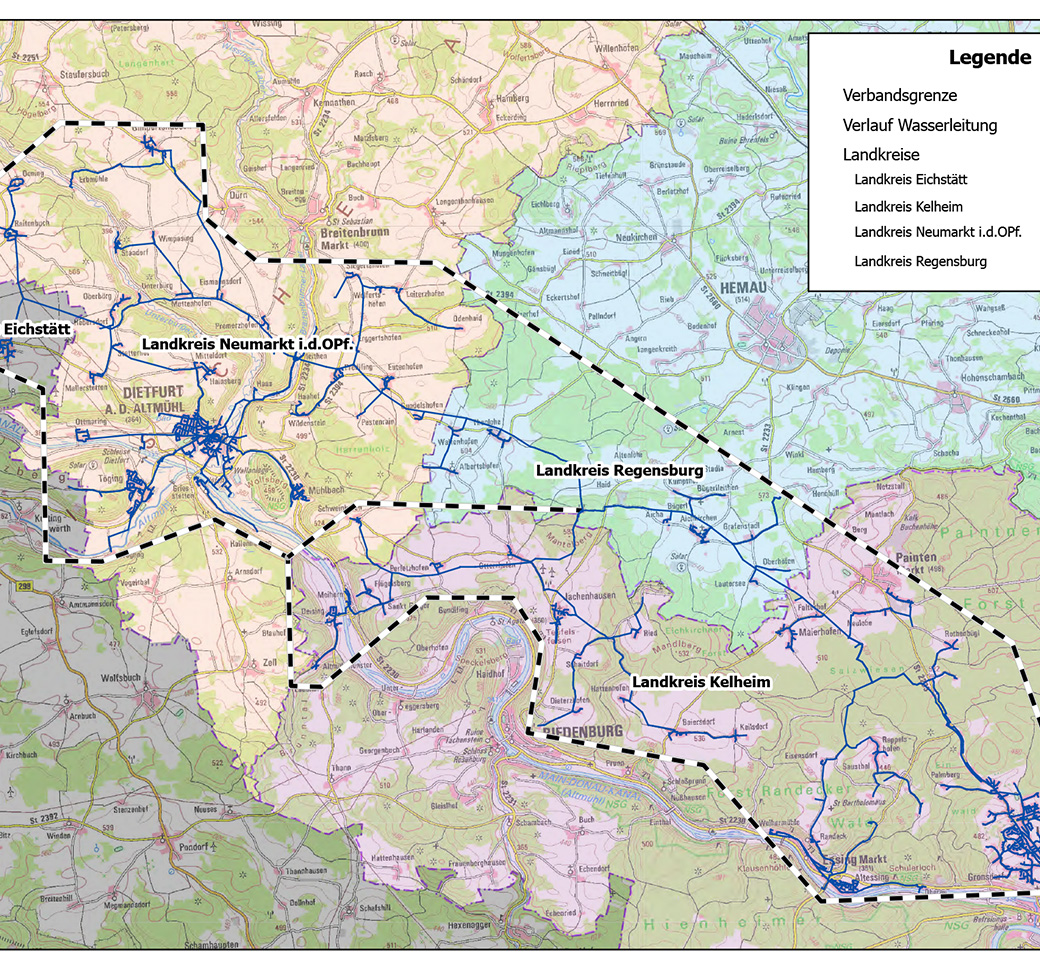

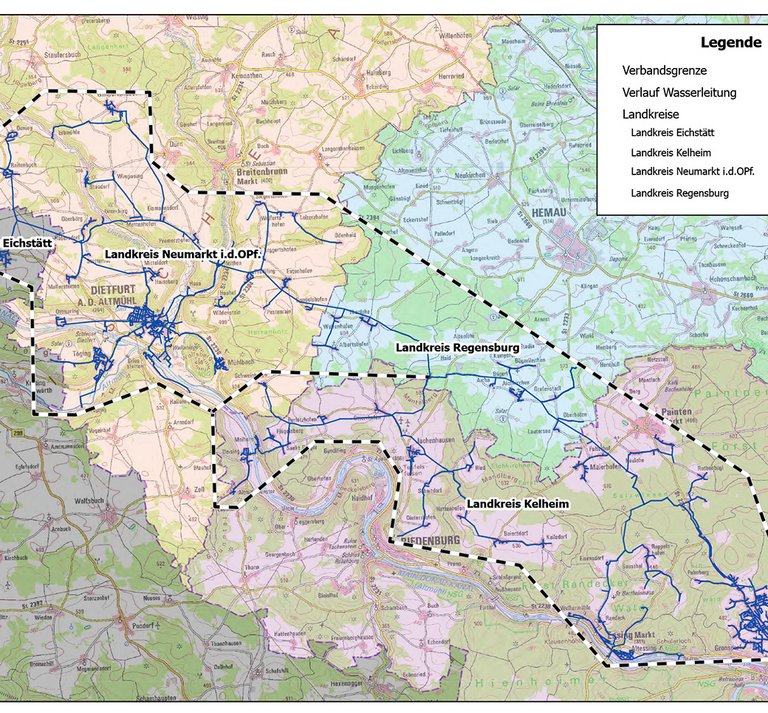

Der Verantwortungsbereich des Zweckverbandes zur Wasserversorgung der Jachenhausener Gruppe erstreckt sich über 4 Landkreise (Eichstätt, Neumarkt i.d Oberpfalz, Regensburg und Kelheim) und versorgt mit einer Haupt- und Versorgungsleitungslänge von 271 km ca. 15.000 Einwohner.

Das Kataster wurde Im Laufe der Jahre durch die Übernahme von digitalen und analogen Bestandsunterlagen sowie sowohl durch die Einarbeitung aus Eigenvermessungen des Zweckverbands als auch von Vermessungen durch S² und anderen Vermessungsdienstleistern erstellt.

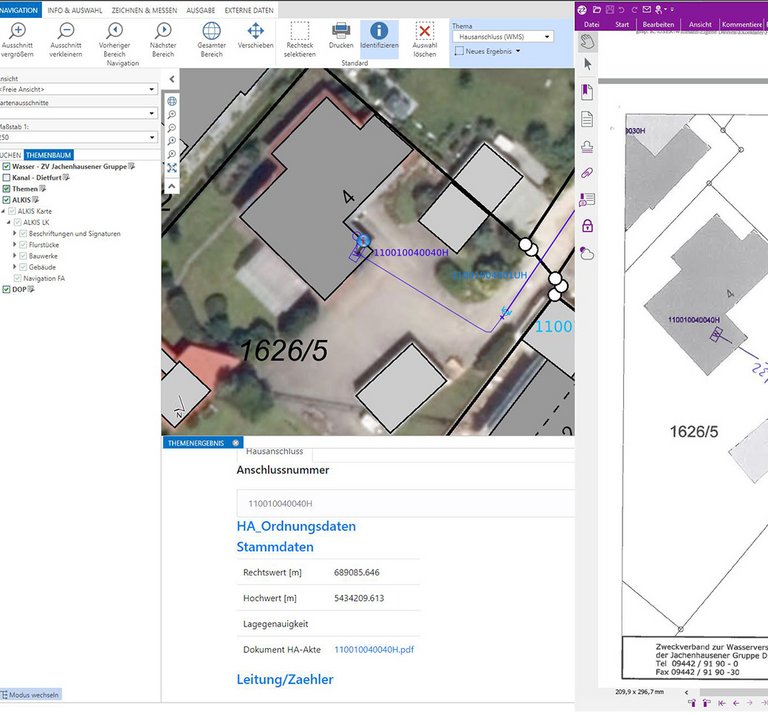

Hierbei wurden zu den Stammdaten, wie zum Beispiel Material, Durchmesser und Druckstufe, auch die Baujahre der Leitungen eingepflegt. Neben Knotenpunkten, Schiebern und Hydranten wurden alle Hausanschlüsse digitalisiert und erfasst. Die eingescannten Hausanschlussblätter wurden als Hyperlink angebunden und können direkt über das GIS heruntergeladen werden. Das Kataster wird durch die Eingabe von Neuerschließungen ständig erweitert.

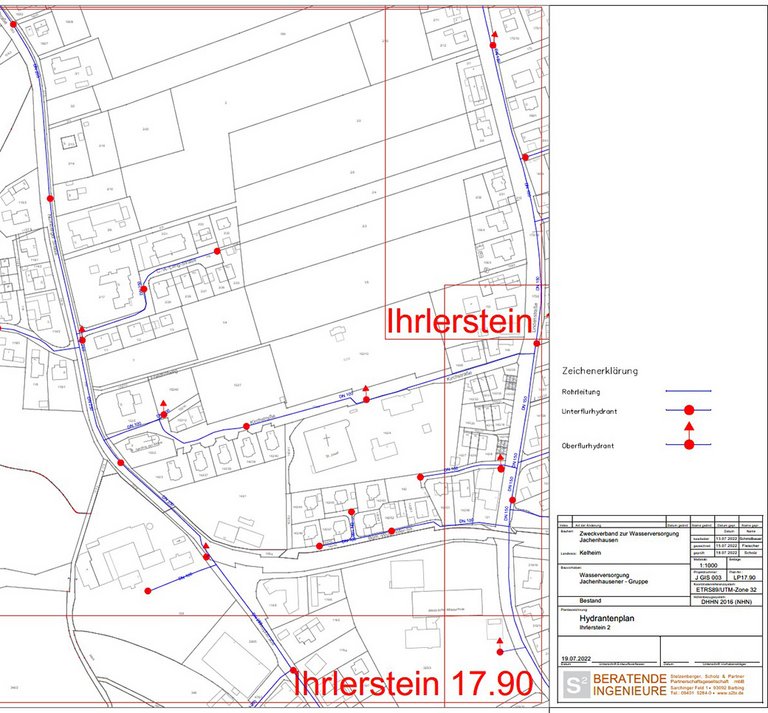

Aus den Bestandsdaten des umfangreichen Wasserkatasters werden Planunterlagen, wie zum Beispiel Hydrantenpläne oder Spartenauskünfte, zur Weitergabe an andere Dienstleister erstellt.

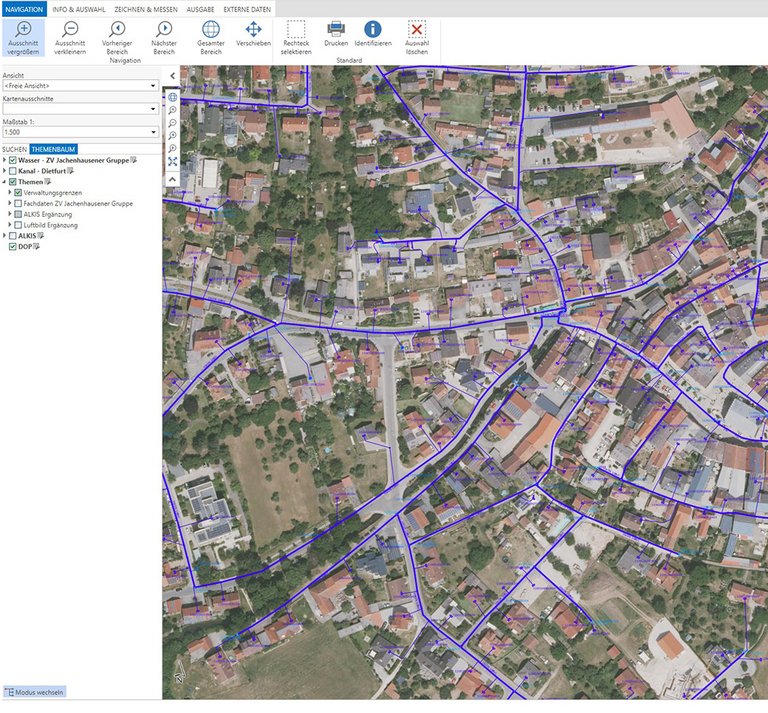

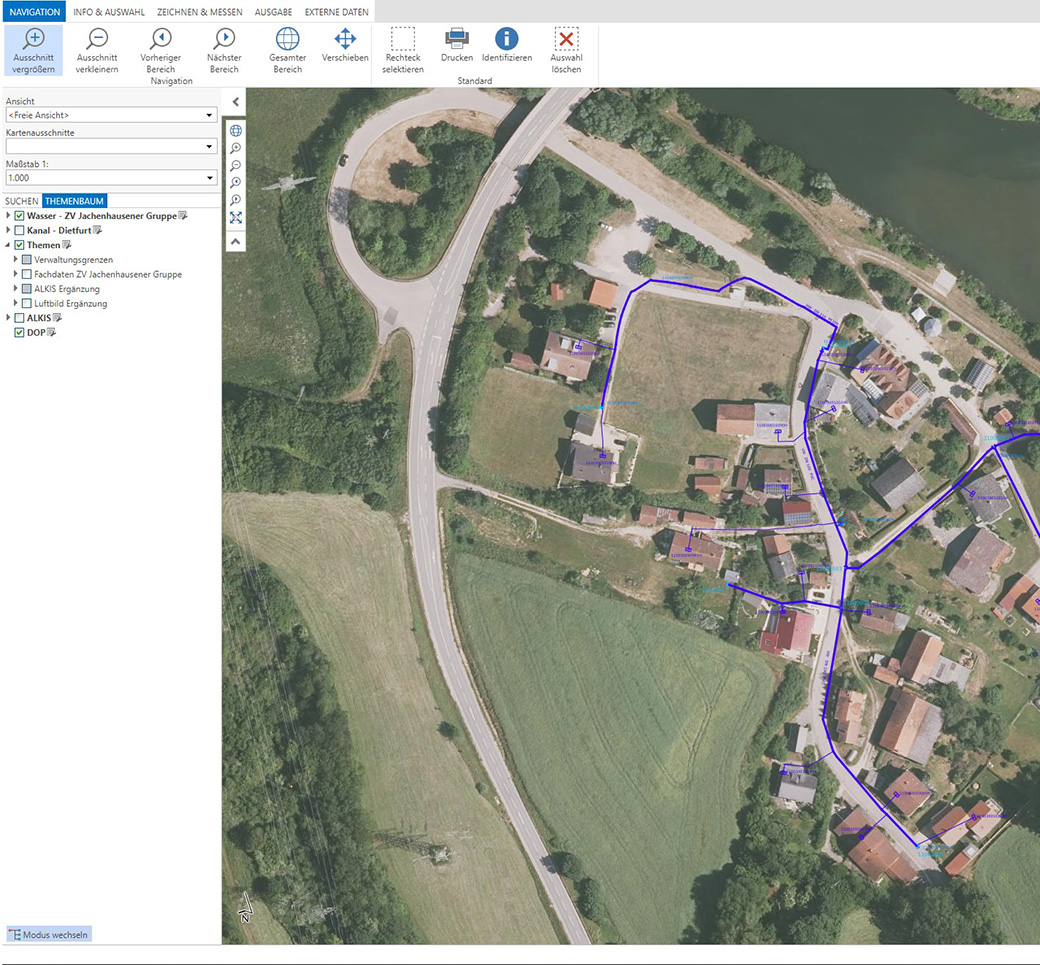

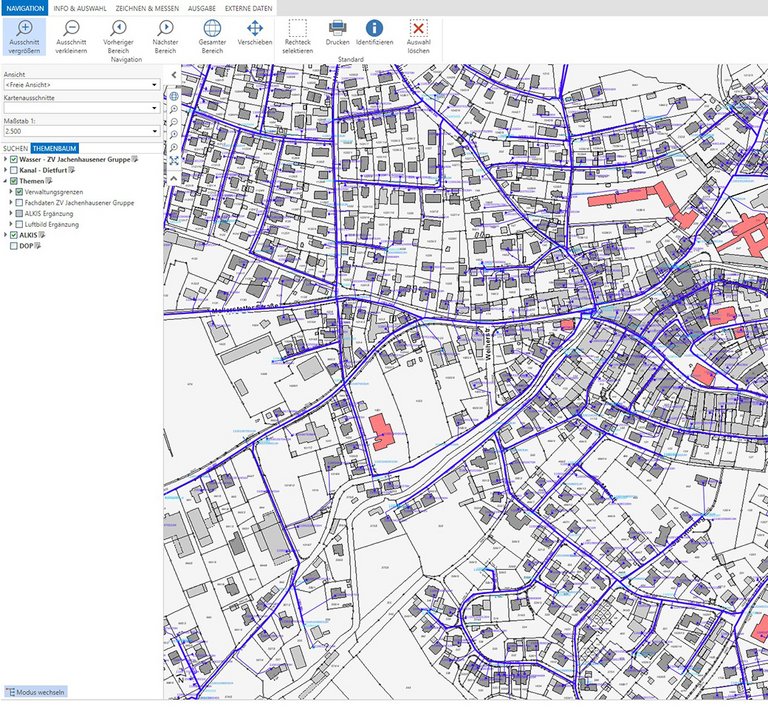

Die Eingabe der Daten erfolgt über das GIS-System „Magellan“ der Firma Geoinform. Der Zweckverband hat sich für ein ESRI-basiertes WebGIS der Firma VertiGIS im Hosting entschieden. Die Einbindung des Wasserkatasters wird über einen Web Map Service (kurz: WMS) in das WebGIS realisiert, wodurch durch S² eine unmittelbare Aktualisierung der Daten im WebGIS stattfinden kann. Die hierfür zu Grunde liegende Software stammt ebenfalls von der Firma Geoinform.
