Spülbohrung Naabdüker

Ersatzneubau einer Trinkwasserleitung unter der Naab
Fachbereich Wasserversorgung

Auftraggeber

Projektbeschreibung

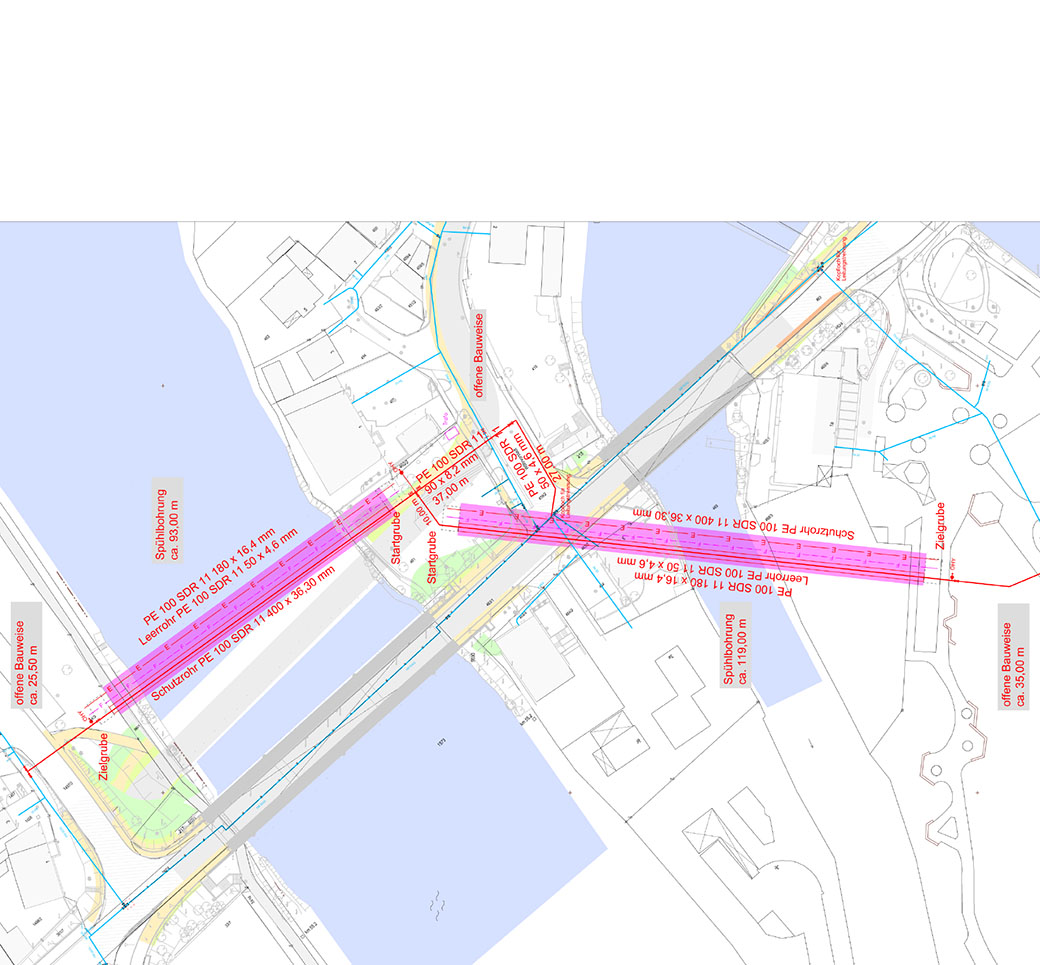

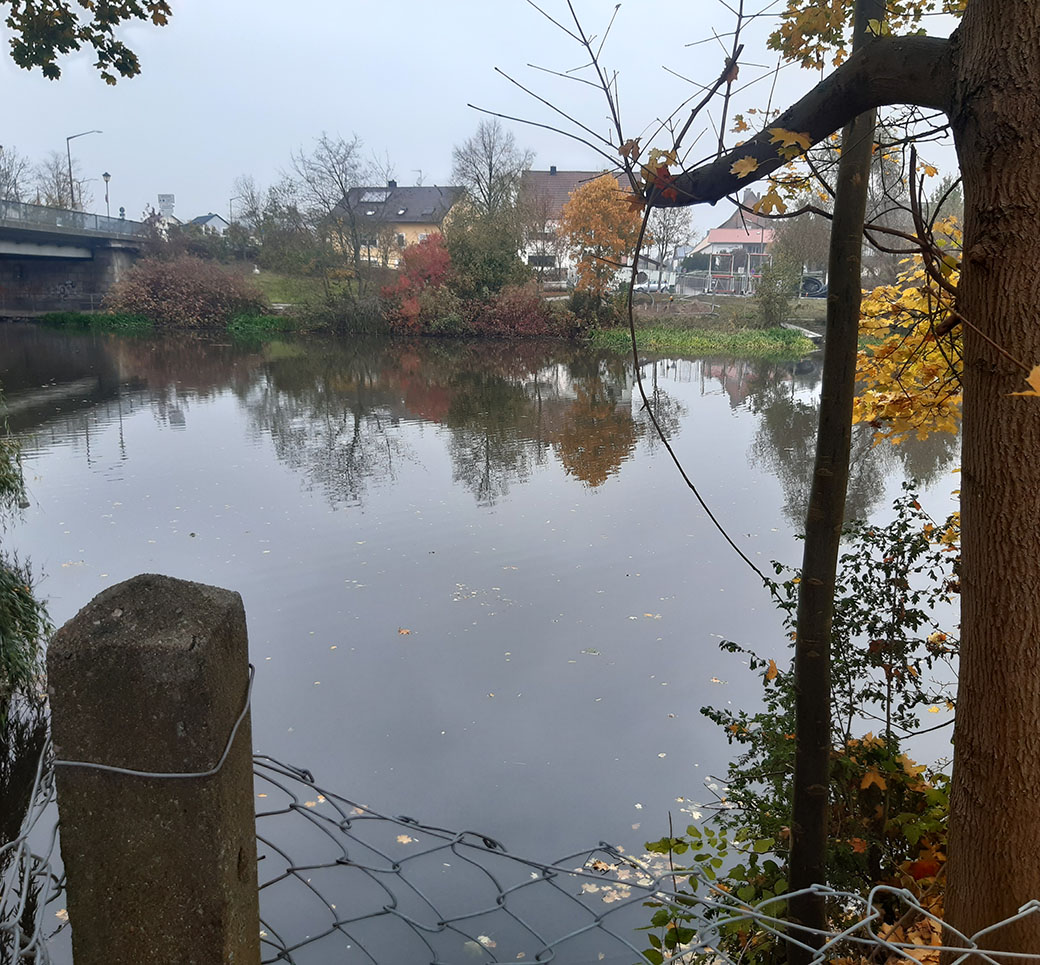

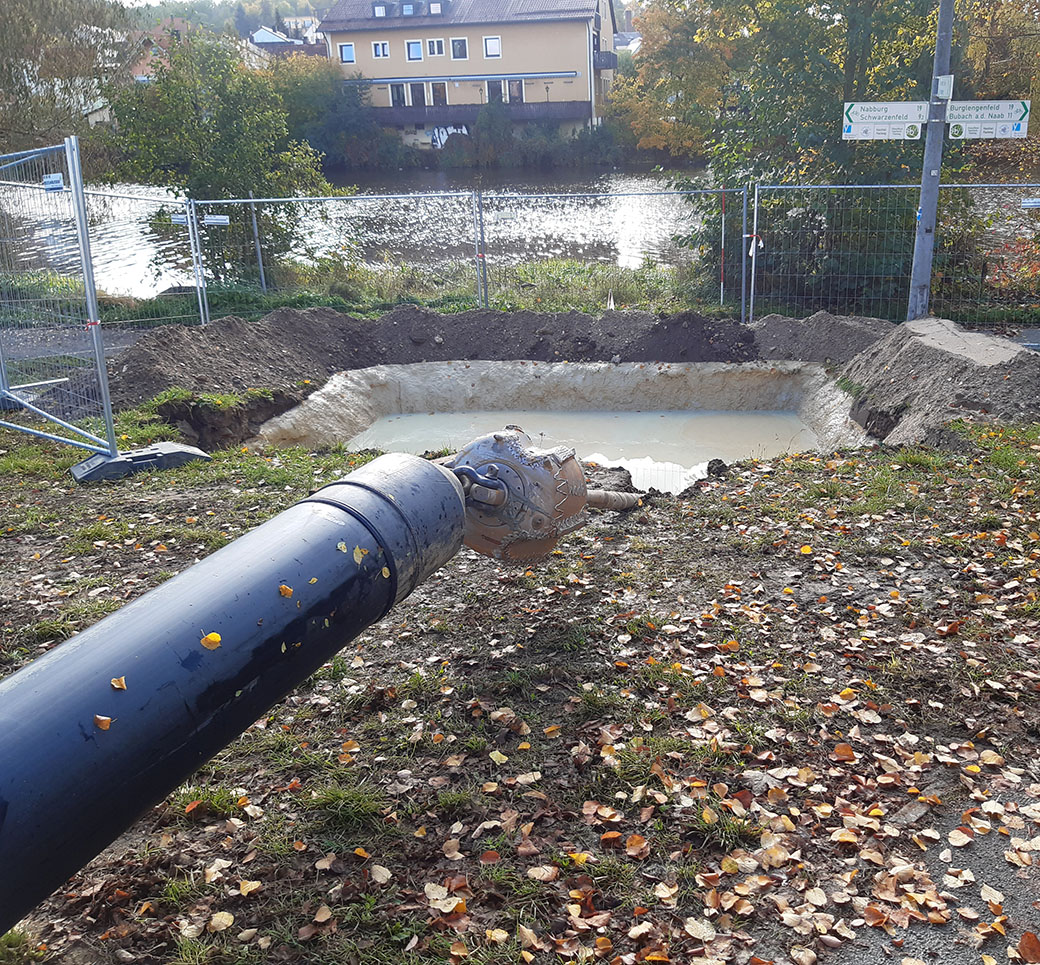

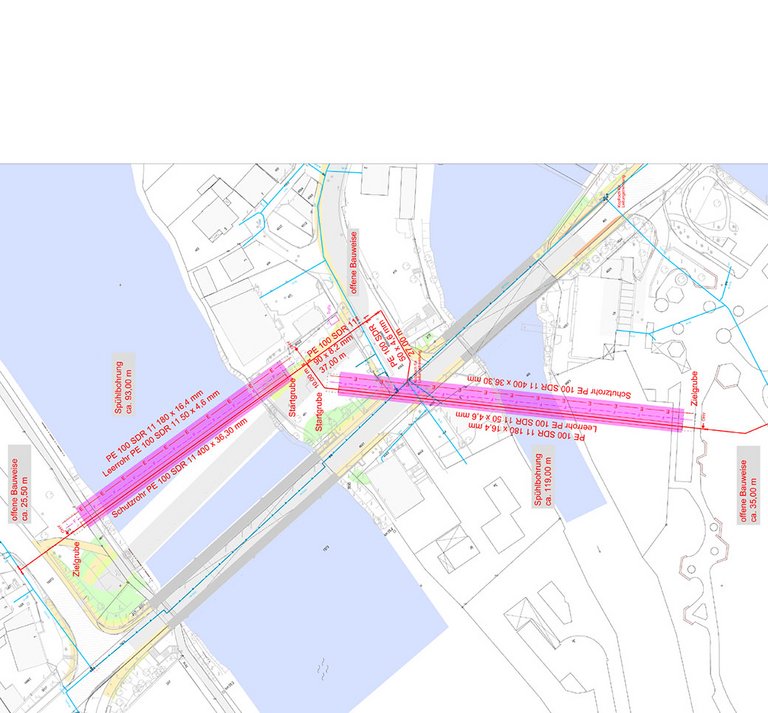

Der Verlauf von bestehenden Versorgungsleitungen im Brückenquerschnitt war aus mehreren Gründen nicht mehr möglich. Daher wurde u. a. für die Wasserleitung eine neue Trasse abgestimmt. Mittels Spülbohrung wurde die Naab in zwei Abschnitten gequert. Die erste Spülbohrung mit ca. 119 m erfolgte von der Naabinsel Wörth zum linksseitigen Naabufer, die zweite Spülbohrung mit ca. 93 m von der Naabinsel Wörth zur Naabinsel Wöhl.
Die Mindestüberdeckung im Vorland beträgt 1,50 m und unter der Gewässersohle 3,50 m über dem Schutzrohr.

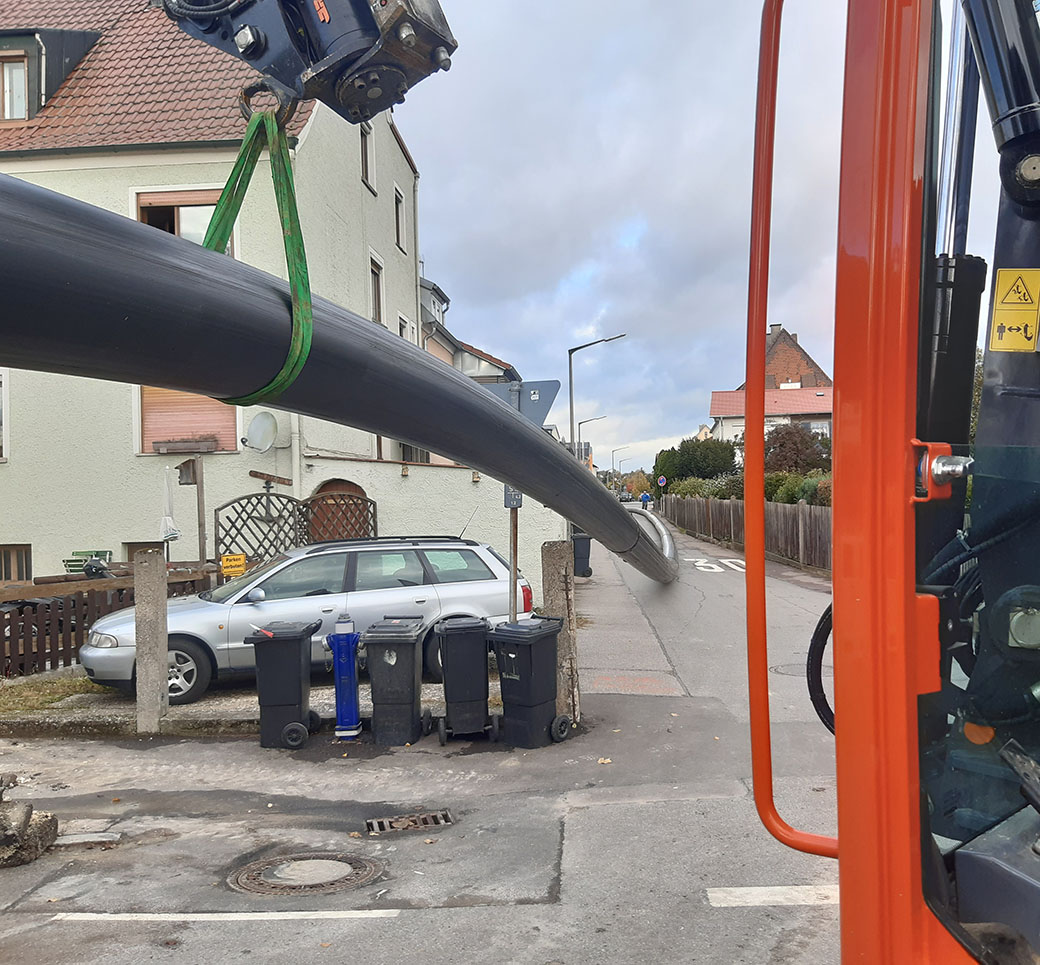

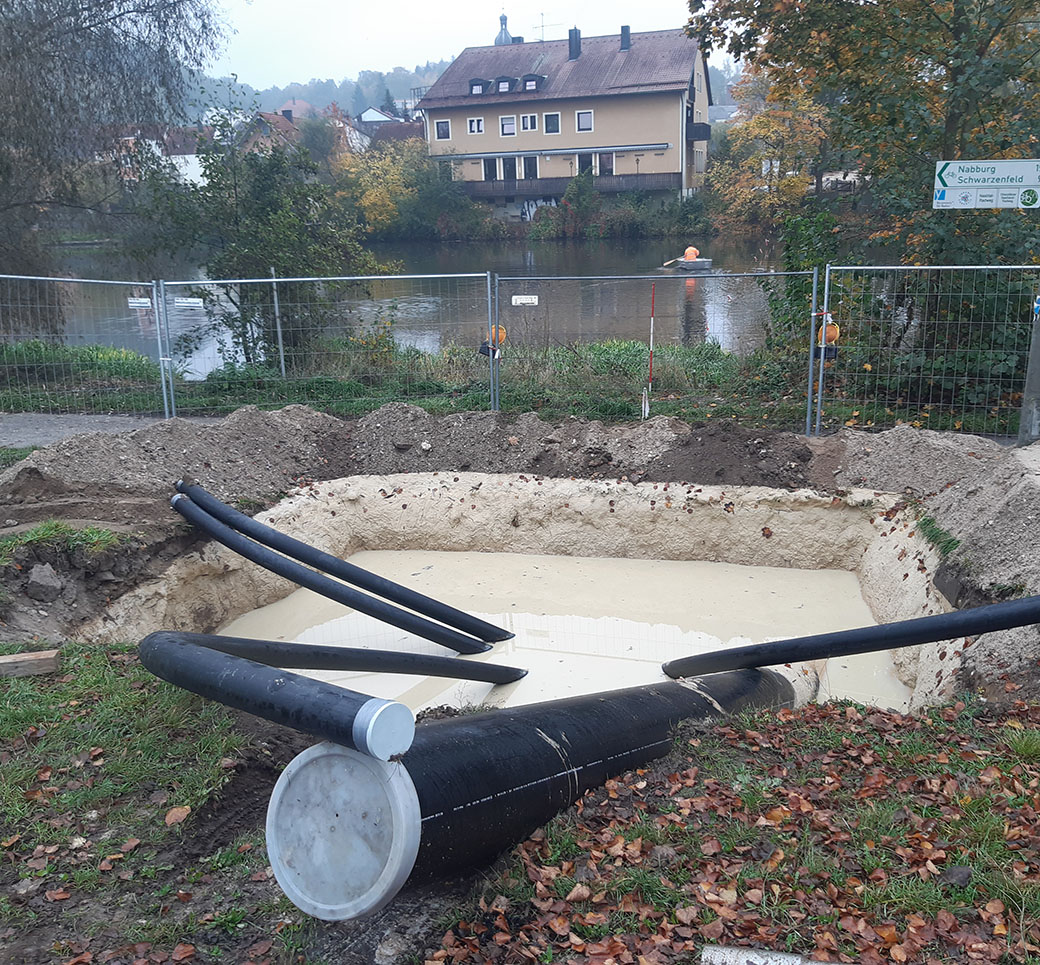

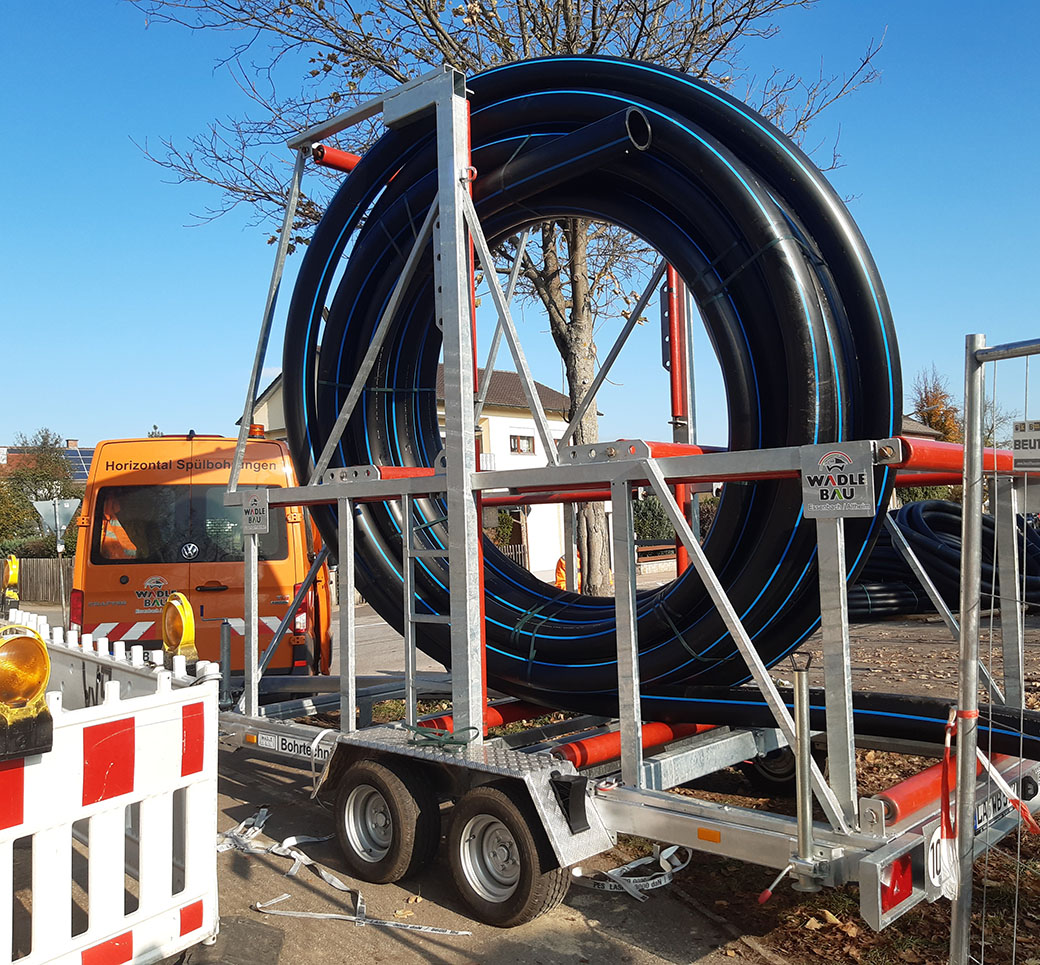

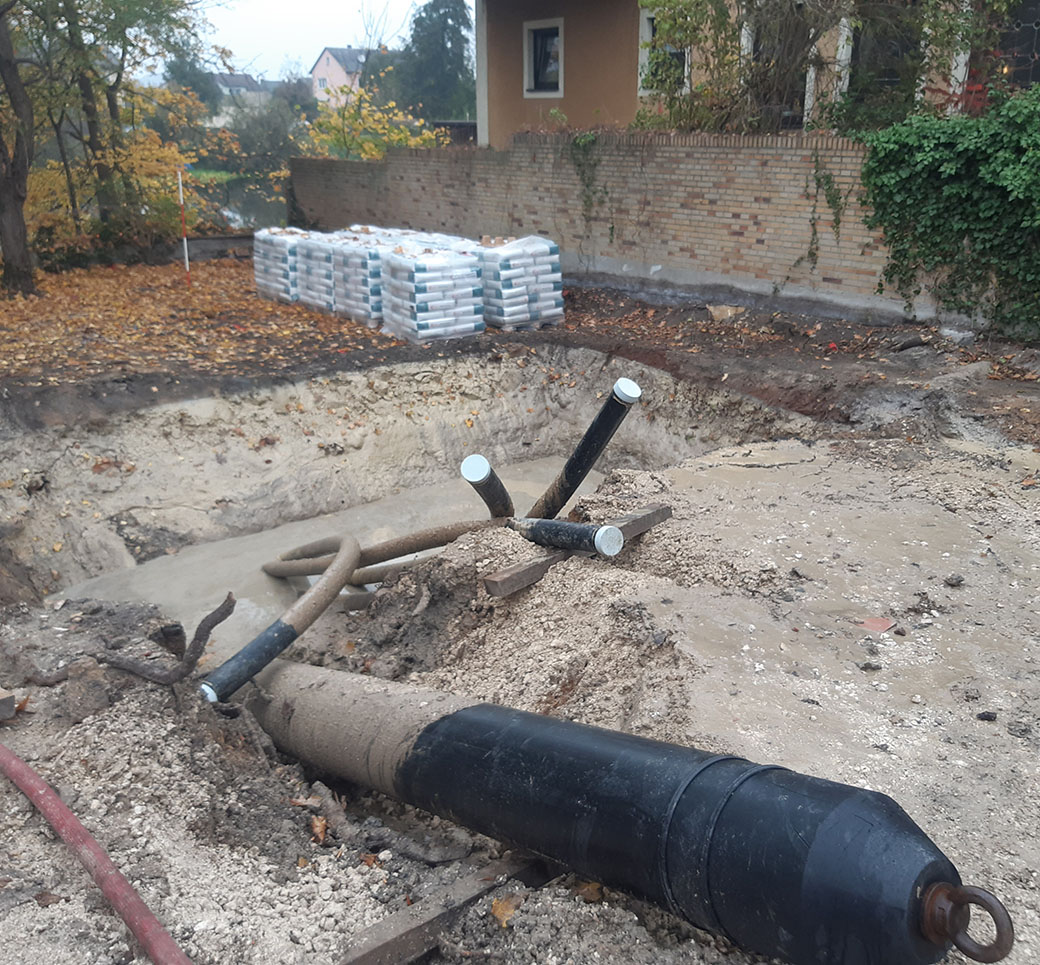

Die Verlegung des Mediumrohrs erfolgte im Bereich der Spülbohrung im Schutzrohr.

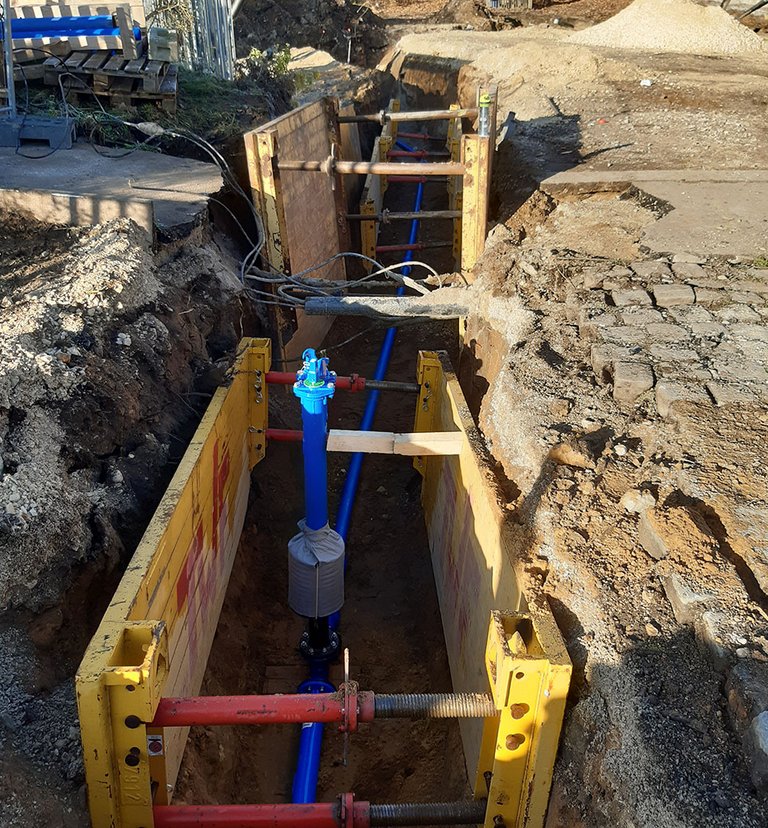

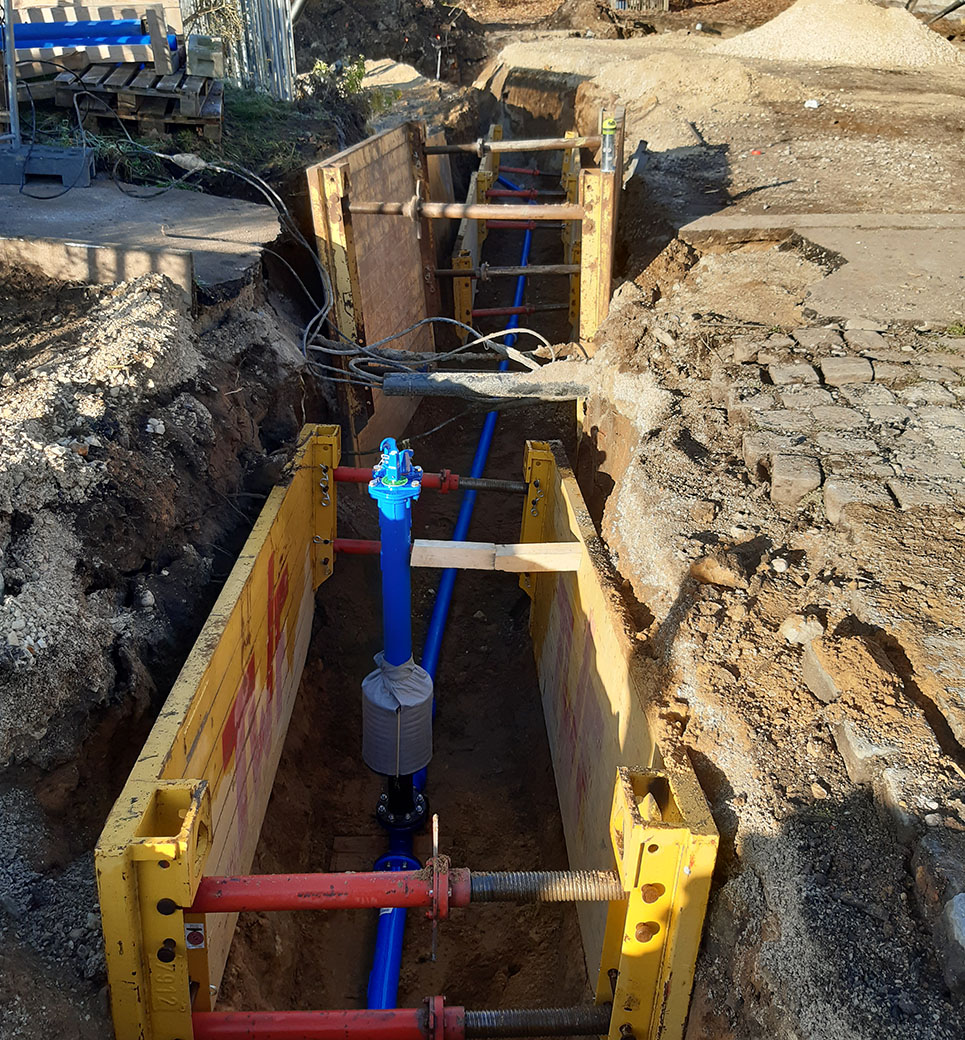

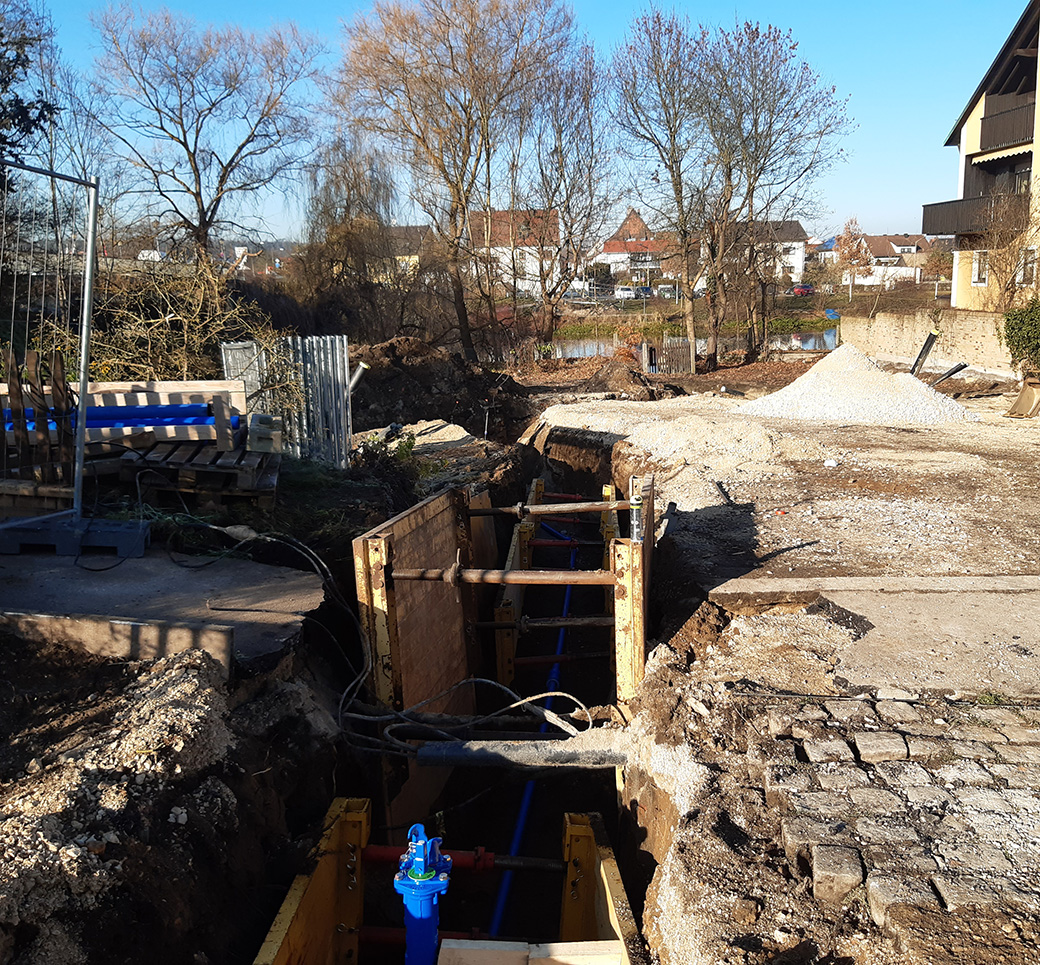

Die Anbindung der neuen Wasserleitung an das bestehende Netz fand in offener Bauweise statt. In südliche Richtung durch den Stadtpark waren ca. 35 m und in nordöstliche Richtung zur Krondorfer Straße waren ca. 25 m Leitung mittels Rohrgraben zu verlegen.
