Sturzflutnachweis BG Klaussen III in Mengkofen

Auftraggeber

Projektbeschreibung

Sturzflutnachweis für die Erschließungsplanung des Baugebietes „Klaussen III“ in Mengkofen

Es wurde nachgewiesen, dass nach Erschließung des Baugebietes es im Sturzflutfall zu keinen negativen Auswirkungen für die An- und Unterlieger kommt.
Des Weiteren wurde nachgewiesen, dass es im geplanten Baugebiet zu keiner Überflutung der geplanten Bebauung durch von öffentlichen Flächen und Außengebieten wild abfließendes Wasser kommt.

Die Nachweisführung erfolgte nach den Vorgaben des „Leitfadens zur Aufstellung von Konzepten zum kommunalen Sturzflut-Risikomanagement“ des Bayerischen Landesamtes für Umwelt.

Die Berechnungen wurden für folgende Szenarien durchgeführt:

SZENARIO 1 - SELTENES OBERFLÄCHENABFLUSSEREIGNIS:
Niederschlag N30: Tn=30 Jahre, D=1 h

SZENARIO 2 - AUSSERGEWÖHNLICHES OBERFLÄCHENABFLUSSEREIGNIS:
Niederschlag N100: Tn=100 Jahre, D=1h

SZENARIO 3 - EXTREMES OBERFLÄCHENABFLUSSEREIGNIS:
Niederschlagshöhe hN=100 mm, D=1h
Bei diesem Ereignis handelt es sich um ein extremes Ereignis, das unabhängig statistischer Wahrscheinlichkeiten überall in Bayern auftreten kann.

Die Nachweisführung erfolgte in diesem Fall für das Szenario 2.

Folgende Planungsschritte wurden durchgeführt:

• Aufbau eines Oberflächenabflussmodells für den Ist-Zustand
• Aufbau des Kanalnetzmodels für das bestehende Kanalnetz und Integration in das Oberflächenabflussmodell
• Berechnung der Überflutungsflächen des Ist-Zustandes für alle drei Szenarien

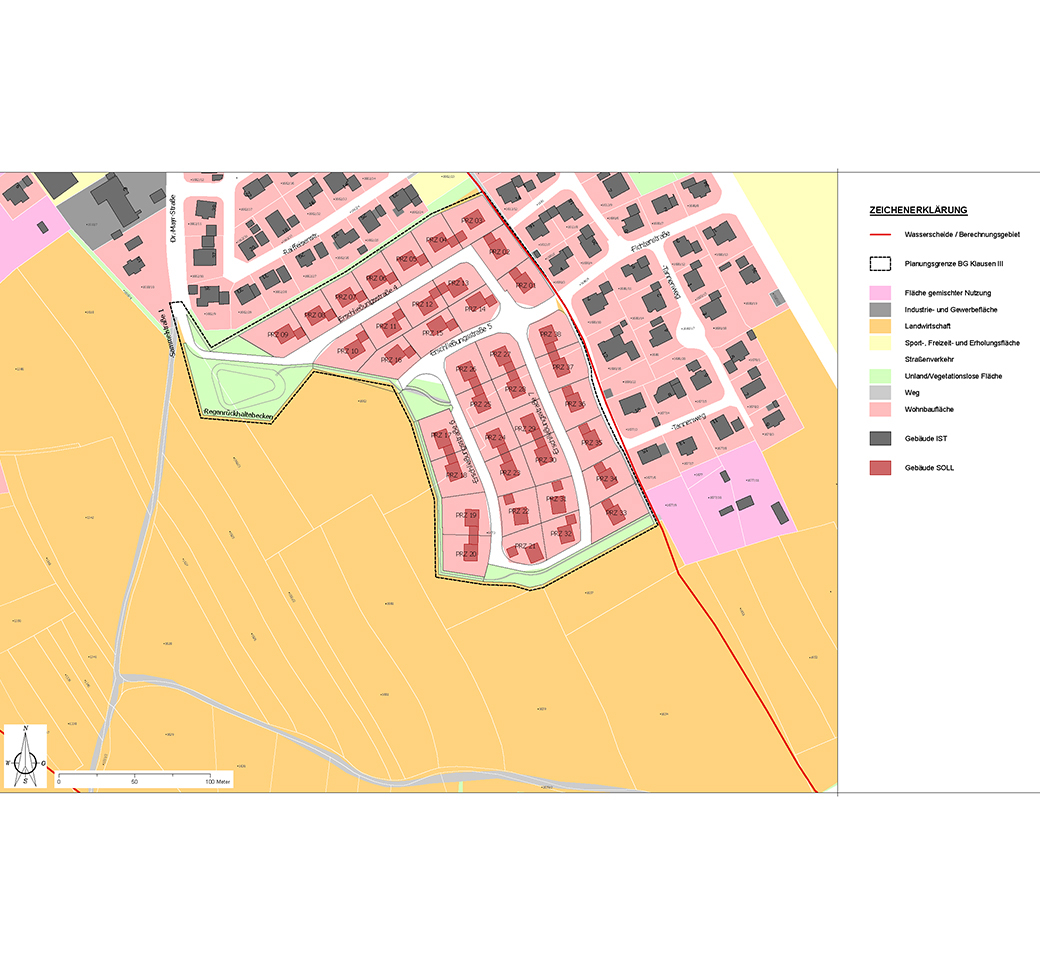

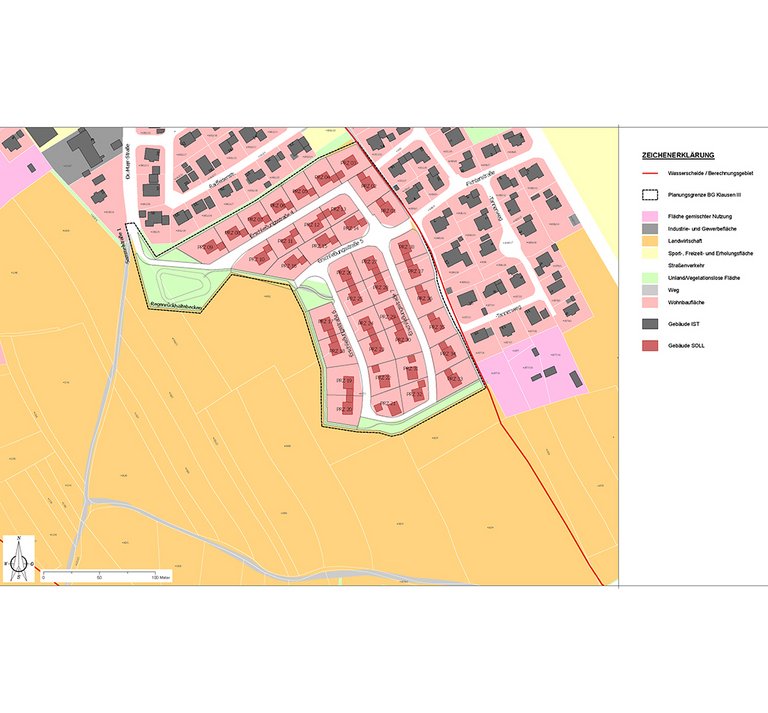

• Aufbau eines Oberflächenmodells für die Erschließungsplanung (Soll-Zustand) und Erweiterung des Kanalnetzmodells um den geplanten Regenwasserkanal.

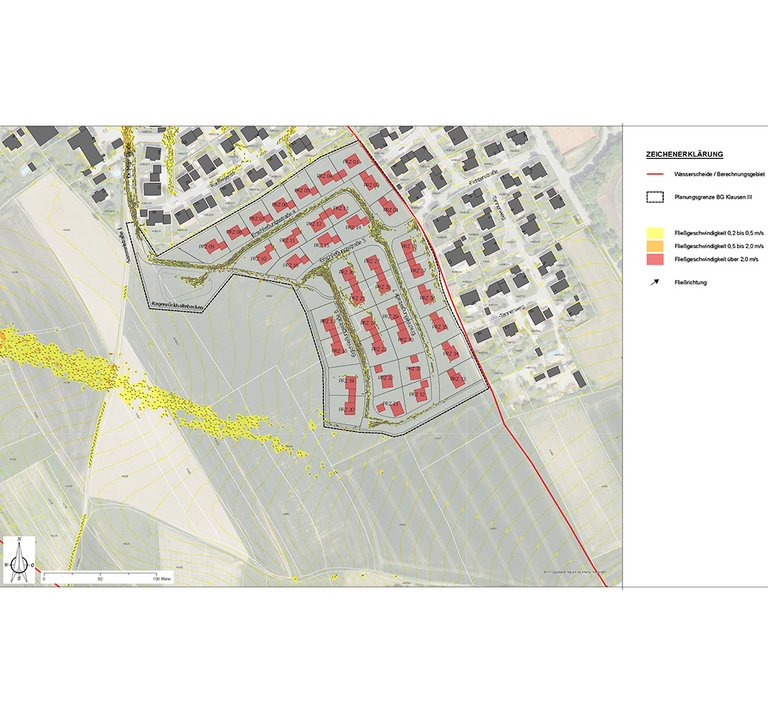

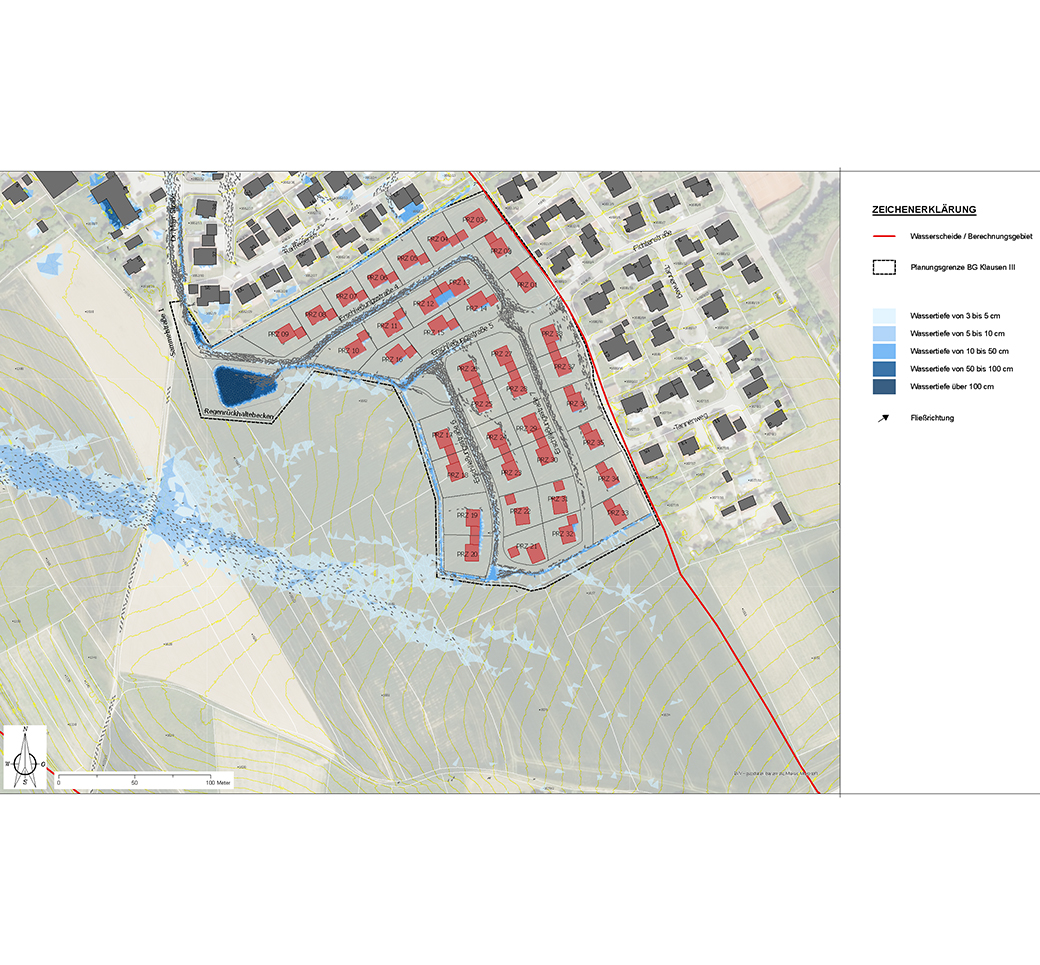

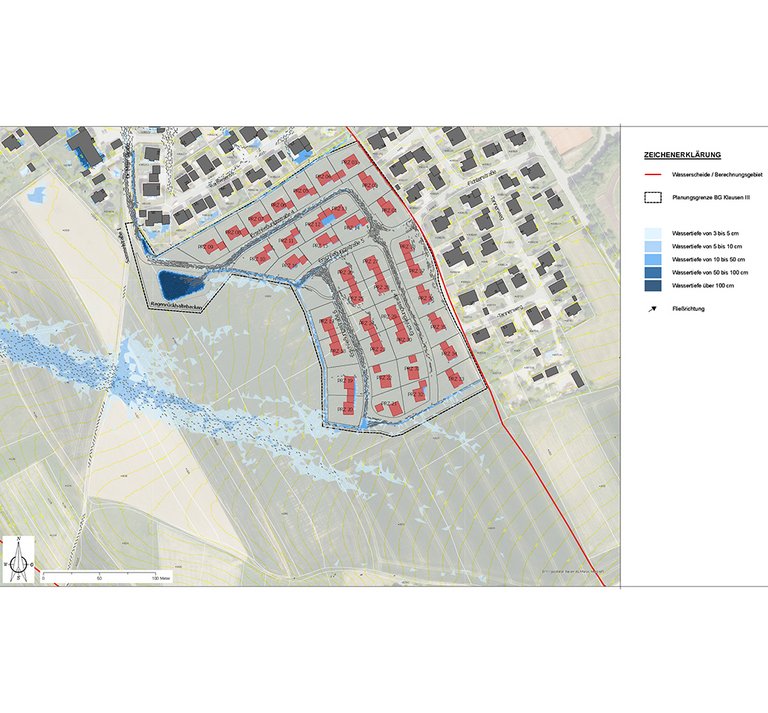

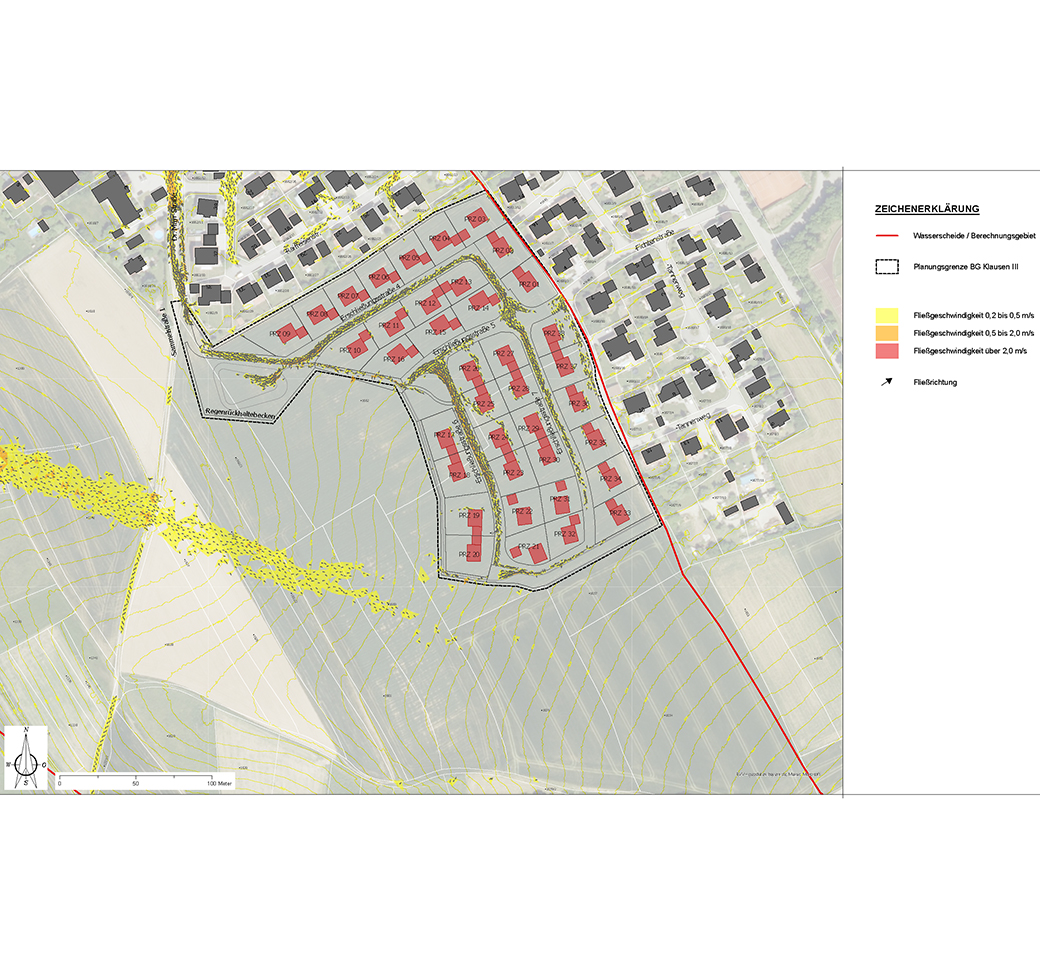

• Berechnung der Überflutungsflächen des Soll-Zustandes für alle drei Szenarien
• Nachweisführung der Auswirkungen der geplanten Erschließung für An- und Unterlieger

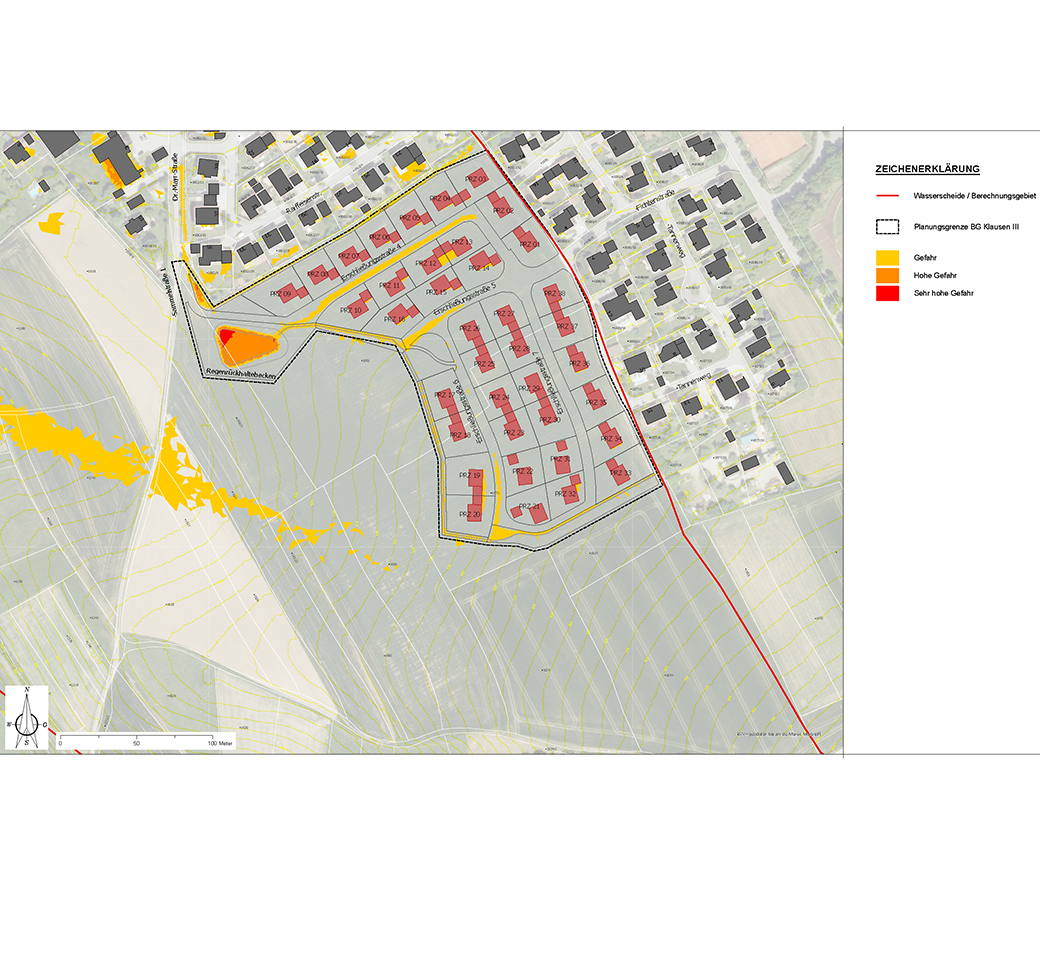

• Nachweisführung der Personenflutsicherheit im geplanten Baugebiet
